文曲星CC300的Type-C改造

分类:兴趣玩物.Toy   2022年11月29日   545 次浏览   0 条评论

上学的时候,买的第一款电子词典,特意咸鱼收了一只回来抚摸,这个产品真是好,如果能电子纸屏幕复刻一下就好了。
屏幕虽然不大,但是显示的信息足够了,而且令人惊叹的是这么小的机器,里面居然蕴含了大量的资料,英文短文,还有好几个耐玩的小游戏,还有背单词和生词本。。。

第一版 简单粗暴

第一次的简单粗暴完成品,直接把电池连到主板正负极,充电口甩出来就完事了。LCD显示正常了,右上角是电池+MicroUsb的充电板,PDD一套6.00元包邮,超值。。。
体积还正好可以放入原来的2032电池仓,哈哈。。。那个充电板放不进,先甩外面吧,拖个充电口。
20221129-185650

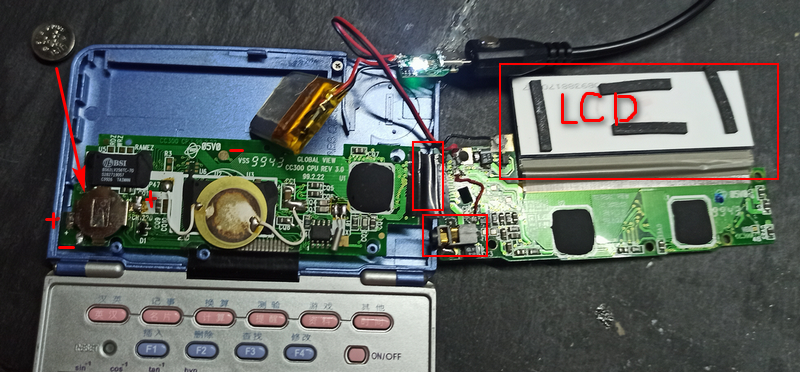

电路板展开

两层电路板,没想到里面还有个电池座,用的电池CR1220,我手边只有CR1225,也可以用。之前都不知道,怪不得以前换电池,日期资料不会丢失,因为里面有这个备用电池的缘故吧,图上我标记了电池的正极负极,一度想到处飞线把这个电池也节省掉,当然目前进度还没想过怎么做,先放CR1225用吧,测试下来电压是2.98左右,直接使用锂电池可是3.7左右,电压有点过高了,不过应该问题不大。
20221129-190526

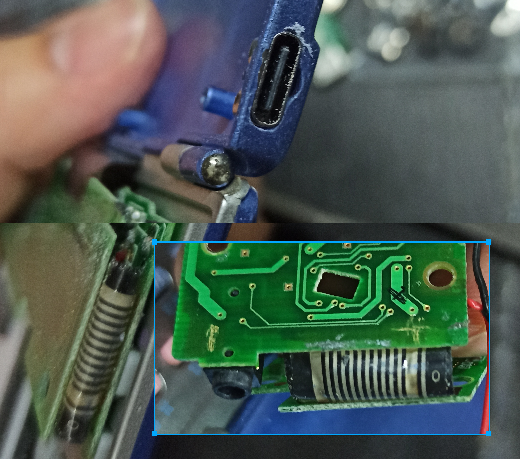

Type-C接口很美吧

那个包邮的充电板还带指示灯,可惜我没用,两块主板之间用排线连接,感觉好脆弱的样子,还好不经常翻折,凑合用吧备用件我也没买到。
中间排线下面有个耳机孔一样的东西,开始还以为发音用的2.5mm的耳机插孔,因为太久没用了,后来才发现这居然是电脑下载用的数据线接口,后来被我给咔嚓掉了,因为我在这个位置放了一个Type-C的母座,哈哈,可惜只有充电功能,和hper学习的打磨,看着像原装孔吧?
20221129-191614

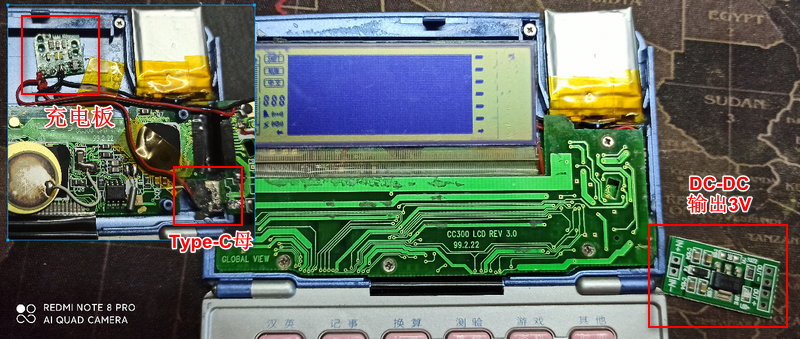

第二版,电压过高蓝屏

因为锂电池的电压基本在3.7V附近,这对液晶来说电压太高了,所以显示就是一片蓝,最终没辙,翻出来一个小的电压转换片(3.00元),因为2032的电池就是3V的,主要是电路板上寻找合适的接线点不太容易,到处测量,把老的充电板那个MicroUSB口拆掉了,重新焊线,不然塞不进屏幕下面空间太小了,第二版改造还做了Type-C的母座,没有外接线了清爽了好多。。
20221129-192332

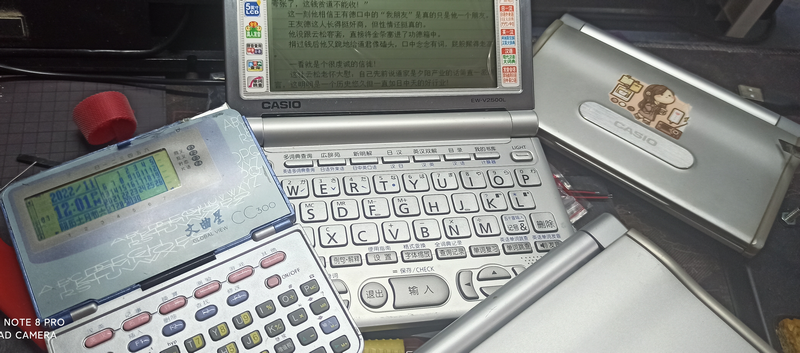

最后完美收工,随时随地可用Type-C线充电了,但是以前2023电池待机就超长,这下应该逆天了,顺便炫耀下陆续收来的卡西欧电子词典,没想到居然可以看书,可惜当年我是在6688上把大唐双龙传看完的,橘黄色的小屏幕,陪我度过多个日日夜夜。
20221129-192856
