Sony W262 Mp3 Player 拆解 改装 BOSE IE2单元和硅胶套

MP3到手了,只听了一天,跑了一次步,大约3公里吧,耳道较小的关系?觉得被这个入耳弄的很不舒服,挤的慌。。

声音也比较单薄,低音也没啥力气,这就是我花了大价钱,漂洋过海采购回来的原装货?
我晚上瞪着它看了一刻钟,手上摩挲着,“咔嚓”,它的右耳单元被我给拔下来了,啊哦,原来我脑海里转了几个念头,都是给它换上BOSE IE2的单元啊,对IE2的声音着迷~~~~

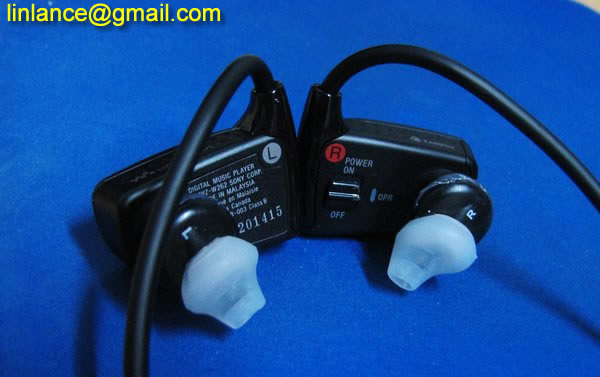

无意中就下手了,第一天没弄完,第二天在高手的帮助下,搞好了。完成品:应该找不到第二个这模样的MP3了吧,哈哈。
当然,也失去保修了,慎重慎重。。。。

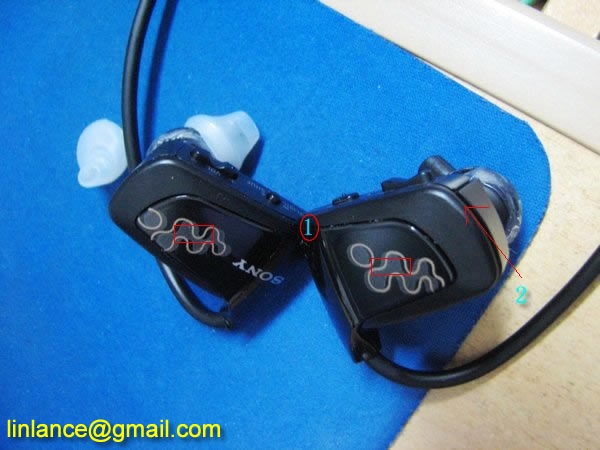

开始拆解,从1处,插入废旧信用卡,或者指甲,顺着边划开,两个外装甲部分,有红色方块的地方有双面胶,垂直表面90度,就可以拔下来,然后可以把这个带花纹的装甲给退到粗绳上去,貌似不能拿下来。
在1的内部,有个小暗扣,用镊子顶一下,然后从2处,开始划信用卡,这一层面板也就可以打开了。接缝处都是有白色的防水胶,所以w262的防水性能确实不错。

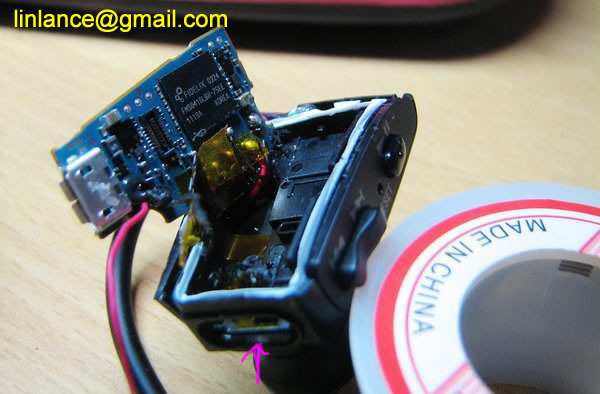

从MicroUSB的地方顶进去,不然后面的电路板无法翘起来,观察一下就知道用力的角度了。这里主要是控制电路和音频解码芯片部分,是个三明治类型。最下面是开关,中间是主板,上面是个芯片,三层都是无搭扣设计,很容易拆解。注意,线比较短,主板也只能翻开到这个角度就不能动了。

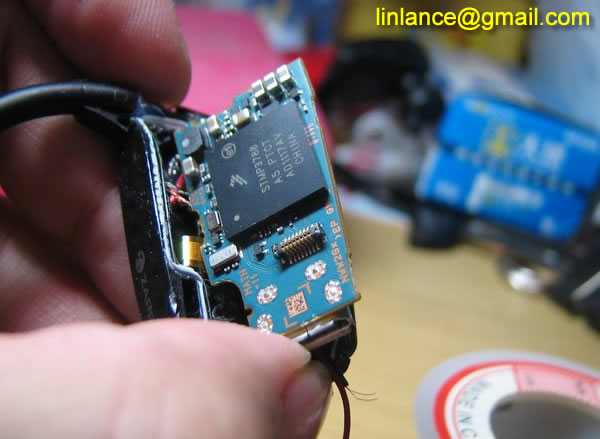

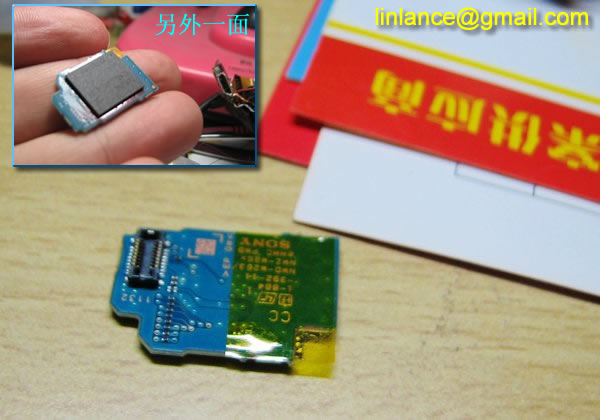

主板的另外一面,看看就好,不需要折腾这面。芯片是:STMP3788,当然中国制造,哈哈,漂洋过海又回家了。

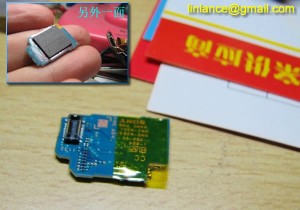

三明治的第三层,是个芯片,哥的相机600块买来的,性能不够强劲,谁赞助个呀?;)嘿嘿。。。

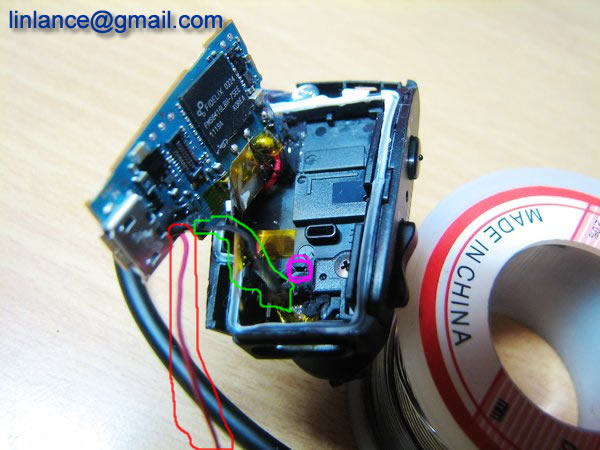

主要问题就在这里了,红色圈起来的红线是右声道,绿色圈起来的黑线是个接地线。紫色圈内是一个小孔,仅容两根线过去,还粘了一大堆防水的黑胶状物。线很短,电路板超级小,耳机的单元在另外一侧,还要穿过这个小孔再焊接到电路板上,难度太大了,方法说一下:先在另外一侧焊接好要更换的单元,这时候两根线比较长,穿过小孔后,挨近电路板,估算长度,上焊锡,剪掉,恒温电烙铁直接点一下。速度要快,否则会烫坏周围东西。

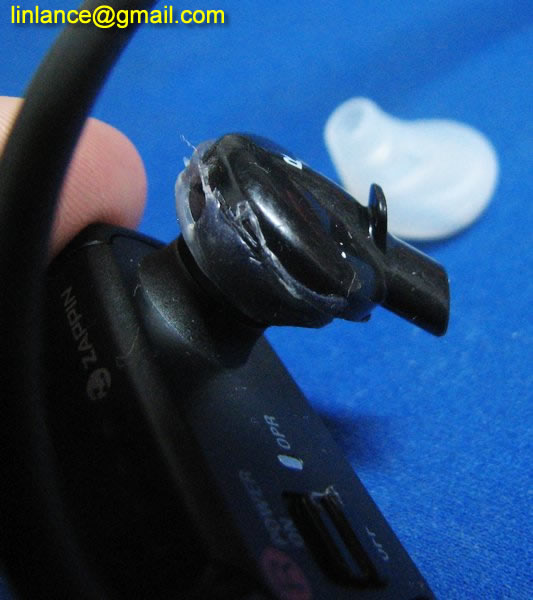

封口固定,IE2的单元比sony的那个要大,不这样弄,没有连接部分,会掉的。这个热熔胶就相当于连接了。就用热熔胶了,挺牢固的,干掉硬化之后,等于一个小外壳连接件,我这个没有涂匀,不过反正硅胶套才碰到耳朵扣上硅胶就看不见了。

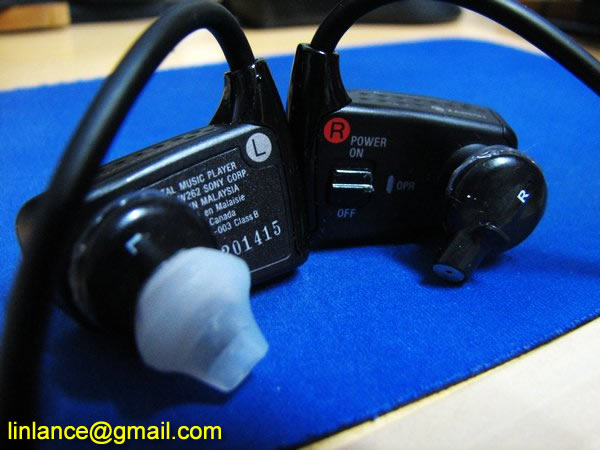

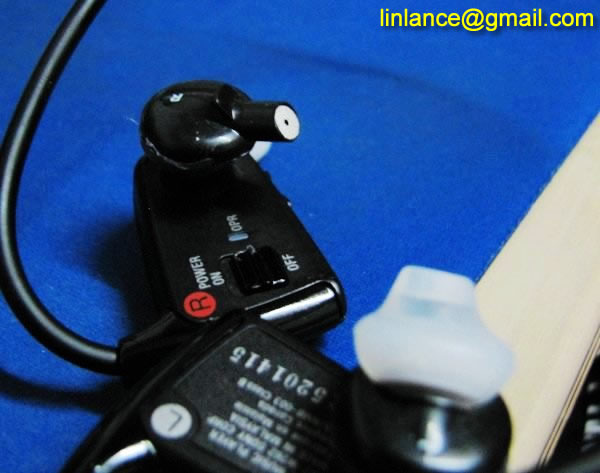

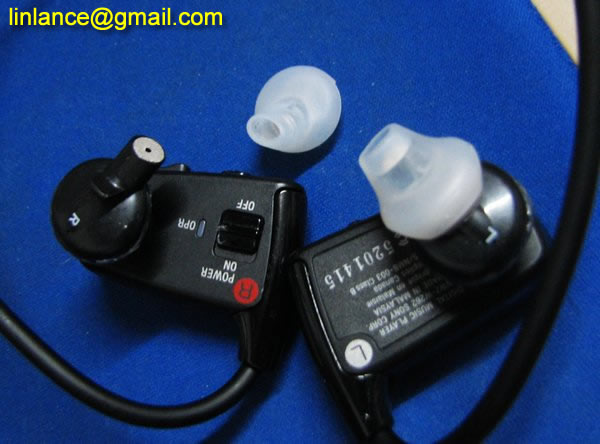

最后一个问题,原来的W262的那个入耳的角度是90度的对着脑袋内部的,而IE2的是个扁平的,这就出现了角度问题,我的方法是向下扭转90度,这个位置可能不是最好的,但是支持我跑步一小时不掉出来还是可以的,如果有更好的方向就好了,上三张图,表示一下单元的角度变换。。。。

写在最后,不知道是不是冬天的缘故,脖子后面的这根大粗线,会妨碍到耳机的固定,所以如果我还会购买一个W262的话,应该不会这样改装了,毕竟跑步过程中,听个节奏就可以了,不应该这样过分追求音质,哈哈哈哈。。。

差点忘记一个重要的事情:
左侧那个部分就是电池+一块单一电路板了。听起来简单,实际上因为接线很短的缘故,比右边还难以焊接,所以最好两个人,一个人帮着拉开电路板,留出可供电烙铁进出的小角度焊接,比右边难度要大,一般可能难以搞定,还是去找焊接高手吧。

嘻嘻,这位高手是上海的陈师傅,旺旺ID:电子it发烧友
大家可以自行联系哈。
