Palm Treo 650 天线位置改装 3.5MM的耳机孔

分类:Palm   2012年3月2日   1,293 次浏览   1 条评论

这篇文章写于2010年8月,博客当时空间挂了,没有备份,这里重新写一下。

多坛同步(Hi-pda,Treo8,MaxPda,PalmStamp),其他转载请保留 linlance 名字即可,随便转;)

说实话,treo 650这个家伙电力够强劲,不播放mp3似乎太浪费了,效果也并非像大家认为的那么差,为啥?
1、大多数人都是2.5MM的耳机,而这个耳机大部分人都不是原装的。
甚至原装的可能因为用途主要是在通话上,效果能有多好?
2、转接头+好一点的耳机,这个转接头也打了至少7分的折扣。我买了好几种转接头大概有5种吧,配合我好多原装耳机,说实话,除了麻烦,效果还是不行阿~~~

推荐个我用的最多的耳机淘宝地址(暗号:坛友,立减8元),
http://item.taobao.com/auction/item_detail.htm?item_num_id=6361326854

3.5MM的好处就不说了,说说这个绿色改装的特点:
1、只需要接上三个点即可。
2、要恢复原状,只需拔下来就可以了。所以说绿色:)

====================罗嗦了很多,重点来了===========
谢谢,hi-PDA上的i3630大侠,treo8上的mf_zou、如风等等大侠。。。先有了这篇巨作:
650天线变身3.5mm耳机插座——从此告别听筒无声困扰——让美妙的旋律源源淌出

上面都是引子:没有[白面书生 ](旺旺:wo17game)这位实战的大侠出手,则一切仍旧是镜花水月,空中楼阁。

白面把最难的部分,打磨钻孔,固定底座都做好了,一个带3.5MM耳机底座的天线头:)
『有需要的』直接PM 白面书生 :)或者上个淘宝的地址:
http://item.taobao.com/auction/item_detail.htm?item_num_id=6905248307
天线很小,打磨和固定都很费事,白面好像一晚上才能做一个还不是2个,确实辛苦,挺费事的。
而且最主要的是,音效之所以这么好,白面用了高级的音频线,没有用一般货。
比用转接头的效果好太多了。
希望能提高制作效率,再次谢谢白面书生。

我们只需要把这个天线更换下即可。
方便得很,当然,说的简单,还是要用电烙铁:)哈哈哈.如果有特殊的粘贴手段,你贴在触片上也行,那就真的绿色了。
带到手机维修店,估计5分钟也不用,就换好了。

配合 Freedom 和 VolumeCareV615_精简版.rar
可以用耳机做听筒,机身的MIC讲话,很方便:)

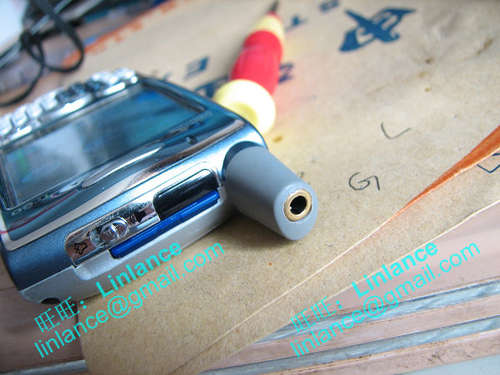

先来看看完成品:)

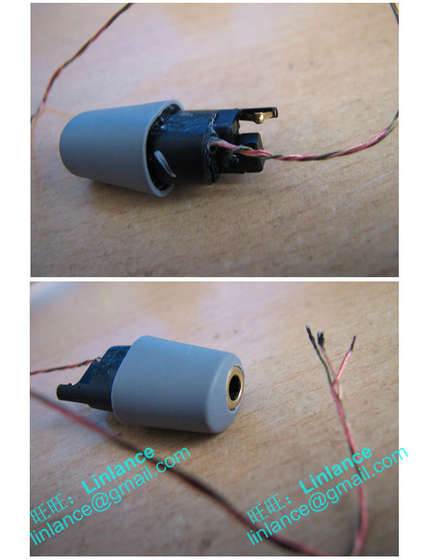

到手就是这个东西拉:)

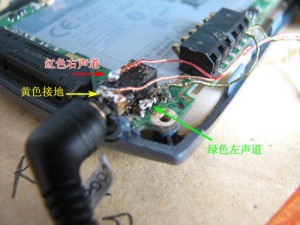

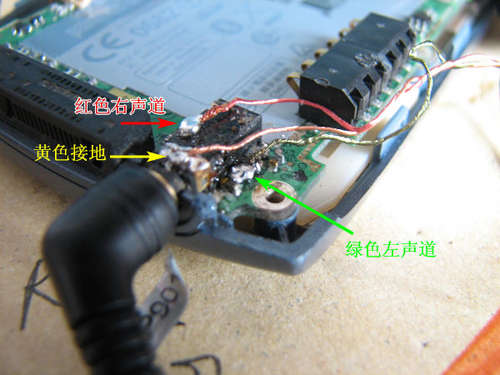

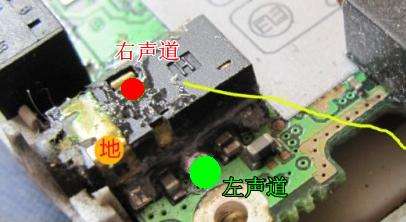

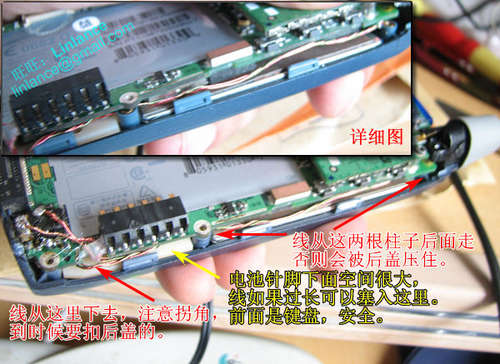

更清楚的详细接线图:)

====================================

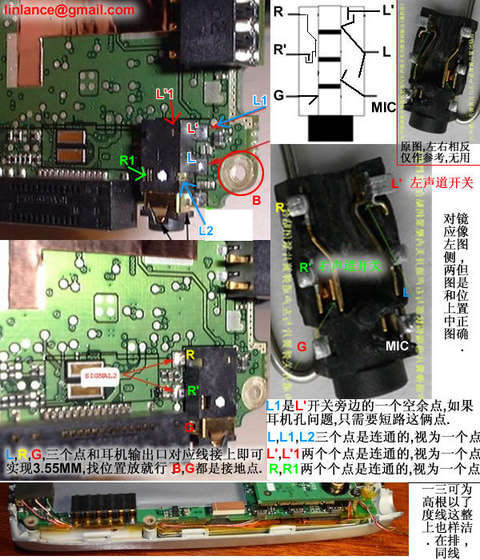

想深入研究的,可以参考下面这个图:
其他人没必要看啦,我自己看的都头晕。。。哈哈哈
====================================
